使用SYNOPSYS设计多焦点DOE镜头

多焦点DOE

使用衍射光学元件（DOE），我们可以设计具有多个焦点的透镜：不同的焦点位置用于不同的衍射级次

本案例说明演示了如何使用SYNOPSYS™中的多重结构设置来设计和优化一个多焦点DOE透镜。

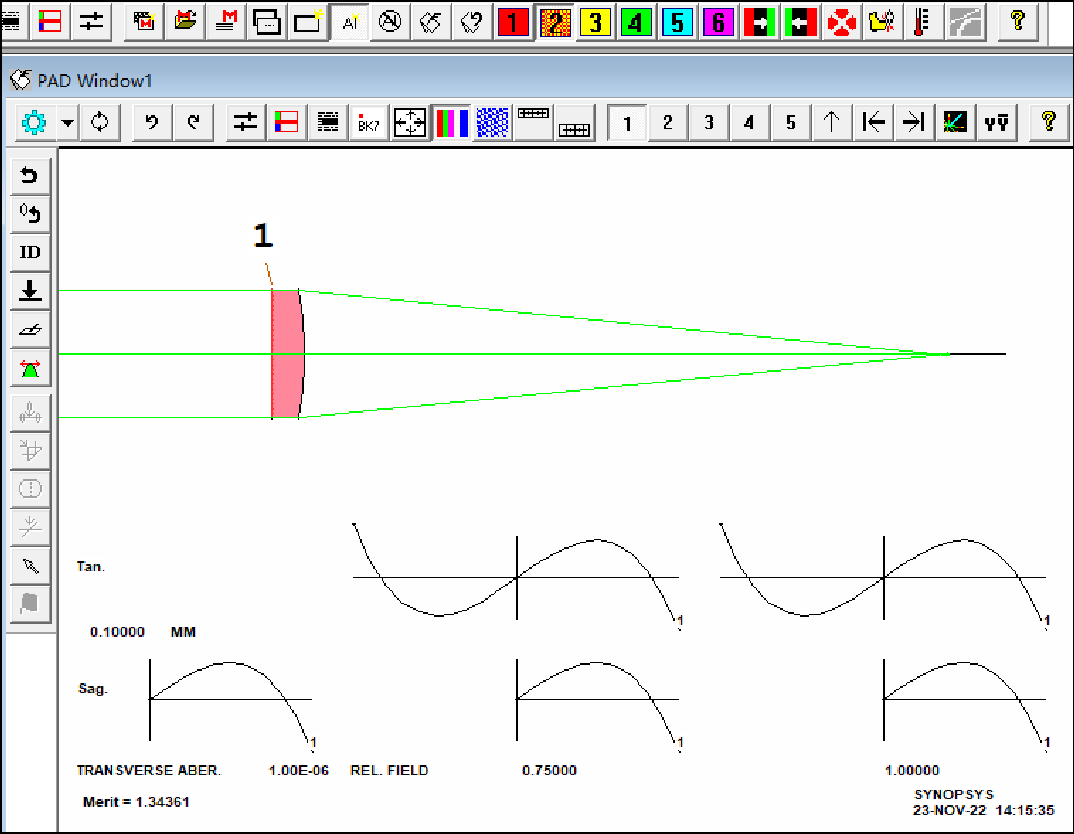

这是初始透镜，我们将首先把它放在配置1（ACON 1）。表面1被设置为USS 25类型的DOE，衍射级次为-1。

点击ACON 复制，将镜头复制到配置2和配置3（ACON 2和ACON 3）。

将配置2（ACON 2）中的DOE衍射级次改为0，配置3（ACON 3）中改为1

在这个例子中，我们希望级次-1（ACON 1）的后焦距约为70mm，级次0（ACON 2）约为100mm，级次1（ACON 3）约为160mm

我们将设置一个优化宏，如右图所示，从初始结构开始设计和优化DOE镜头。在运行这个宏之前，请确保当前配置是在ACON 1。这很重要，如果在其他ACON运行，可能会出错。

优化宏指令说明

优化结果：ACON 1, 衍射级次-1

经过优化，三种不同的配置都成功实现了不同的焦距。

ACON 2, 衍射级次0

ACON 3, 衍射级次1

ACON 1 这三个DOE镜头只在衍射级次和后焦上有不同。其他参数是完全相同的

ACON 2

ACON 3
