概述
成像镜头包括定焦镜头和变焦镜头，我们在日常生活中使用的光学系统大多是可以变焦的，比如手机镜头、专业相机的镜头、显微镜等。成像镜头在很多实际应用中通常也要求具备变焦的能力，如CCTV监控镜头，红外探测镜头，摄影镜头，双筒望远镜等等，镜头具备变焦的能力便可以应用于多种环境条件，放大缩小或局部特写，这是一个定焦镜头所无法完成的。 所谓变焦，即镜头的焦距在一定范围可调节，通过改变焦距从而改变系统视场大小，达到不同距离不同范围景物的成像。我们通常所说的变焦镜头一般指摄像镜头，即在不改变拍摄距离的情况下通过改变焦距来改变拍摄范围，因此非常利于画面构图。 由于一个系统的焦距在某一范围可变，相当于由无数多个定焦系统组成的，在设计变焦镜头时也是使用类似定焦镜头的分析优化方法。
2.1设计要求
设计好的一组镜头如果变化镜片与镜片之间的空气厚度，镜头的焦距会随之变化，通常来说一个系统的接收面尺寸大小是固定不变的(像面：CCD 或 COMS 或其它探测面)，在基础光学理论中像面大小、视场和焦距三者有如下关系： I=f×tan(θ) I = f × tan(\theta) I=f×tan(θ) I为像高，f为焦距，θ为视场角度。这个关系也很容易理解，一个三角形即可。 变焦镜头的变焦倍数为长焦距和短焦距比值，也称为“倍率”。理论定义下，在变焦过程中镜头的相对孔径保持不变，但对于实际的高变倍比系统，由于外形尺寸不希望过大或二级光谱校正等问题，通常在变焦时采取相对孔径（即F/#） 也跟随变化的方案。 通过改变镜片与镜片之间的间隔达到设计的焦距要求，当系统的入瞳直径D固定时，即系统接受的光束大小一定时，根据F/#=f/D可知，f变化将引起F/#的变化，也就是我们调焦距也就是调光圈大小(F/#也称为光圈)，此时光阑大小随焦距变化而变化（非固定值）。这里也有人把调光阑大小称为调光圈。
2.2确定设计目标参数，以下为本次设计的目标：
光学参数：
Optical system parameters Values
Spectral region/nm 420-650
Focus/mm 25-32
FOV/(°) 30.11×19.08-23.73×14.96
Image size/mm 15.4×9.6
F/# 2.4
Telecentricity/(°) ＜1
像质要求：该投影镜头在连续变焦过程中各视场 MTF 值在 72 lp/mm 处不低于 0.4，各视场 RMS 弥散斑直径小于 8.5 μm，畸变小于 2%，短焦边缘视场照度均匀性大于 85%。
因为变焦投影镜头的变倍比比较小（25-33），可以先用 DSEARCH 搜符合变焦位置1的定焦镜头，然后设置ZFILE修改为变焦镜头，再进行优化，会比直接搜14片 ZSEARCH 变焦镜头更加快捷简便。
DSEARCH 输入：参数为短焦处的投影镜头
以上为 DSEARCH 直接搜出的结果，中间的空气间隔太小，没有留给变焦的空间，总长才120，远没有到240的限制。
因此在 AANT 中限制总长最小值LLL200，元件厚度 ACC 7 1 1，进行优化，留出足够的变焦空间。以下为新的初始宏：
运行搜索宏可以得到10个初始结构
从中找出一个最佳结构，接下来进行下一步分析:
设置光阑，优化之后，观察镜头结构，选择第3/4片为前变焦组，5/6/7片为后变焦组，光阑设置在表面15上。在WS中设置APS -15，然后注释掉VY再次进行优化退火。 设置ZFILE数组,运行 ZFILE 宏文件，按照角度分布的八个变焦位置分配给原镜头，使其变成一个变焦镜头（以下为ZFILE宏指令）
变焦优化
修改优化宏，增加 ZDATA 的变量，AANT 里用 ZGROUP 到 END 覆盖原来的评价函数，增加 AZA 指令控制变焦间隔，然后进行多次优化退火
输入 MRG，插入真实玻璃，选择成都光明玻璃库
得到结果：
插入真实玻璃后的结构有些太薄了，加工非常困难且昂贵，需要再进行优化，增加边缘厚度的限制AEC 3 1 1，ACM 3 1 1。 再设置光阑，在 WS 里设置 CSTOP 和 WAP ，得到结构：
像差分析
查看畸变
注释掉优化光阑的VY指令，继续优化。然后查看成像质量，发现其他所有参数都已经满足，但是畸变有6%左右，没有达到要求。
因此在优化宏中添加控制畸变的指令
M 0 8 A P YA 1
S GIHT
M 0 5 A P YA .7
MUL CONST 2
S GIHT
从0.7视场到1视场，用实际像高减理想像高控制畸变
优化之后的畸变控制得非常好，但是查看MTF有些下降。
在优化宏中减少控制畸变的权重到3，进行优化退火。
优化后，发现只有1视场的 YMTF 这一条没有满足要求。在优化宏中添加指令
M 0.5 2 A M YMTF 1 72
专门优化这一条MTF。
优化后 MTF 变得比较平均，没有特别低的某条，但整体MTF有些下降。把 YMTF 的权重降为1，添加 GSO 和 GNO 的指令优化波像差，来提升总体 MTF。
最终经过多轮优化退火调整后的镜头结构和优化宏。（YH宏文件）
再进行优化退火，50，2，50
得到最终结构：
各个像质结果：
RMS 各视场 RMS 弥散斑直径小于 8.5 μm
变焦位置1：
基本参数
变焦位置1：
变焦位置8：
畸变
变焦位置1：
变焦位置8：

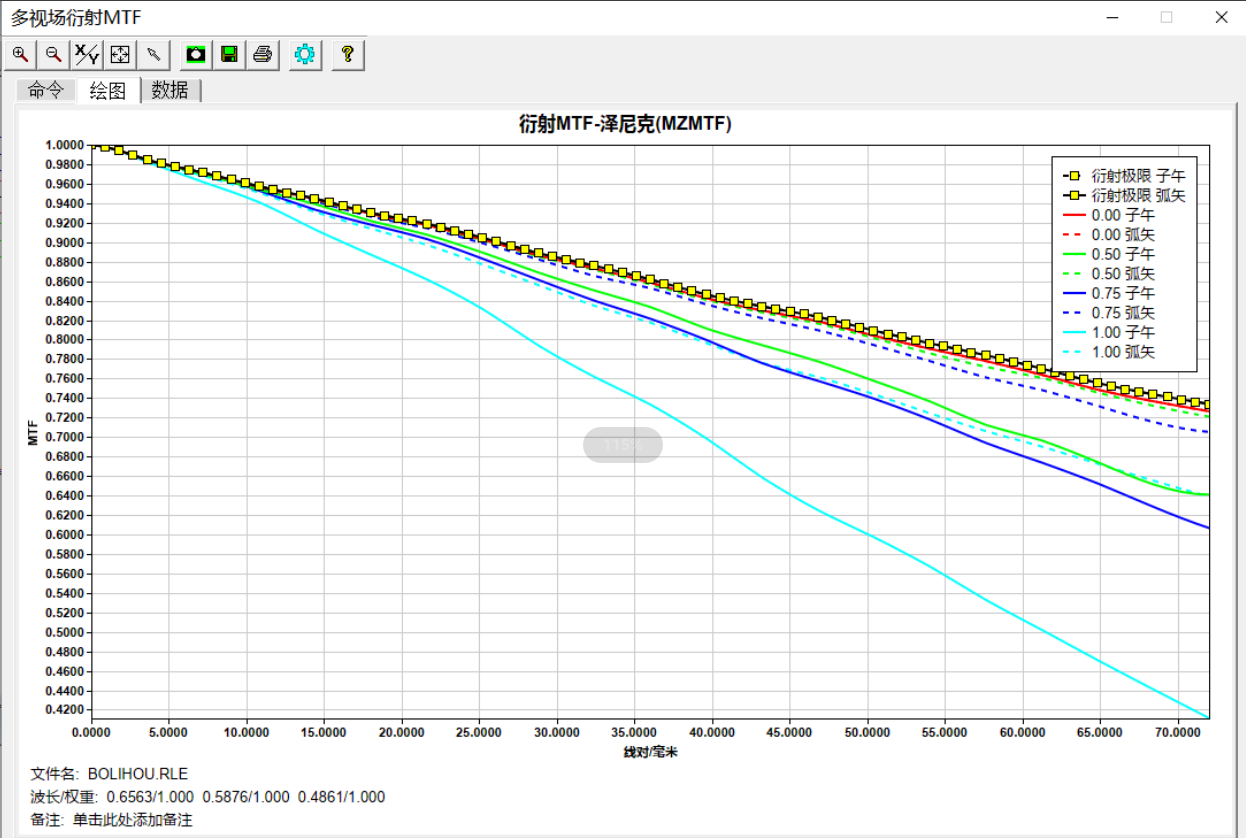

MTF
变焦位置1：
已满足各视场 MTF 值在 72 lp/mm 处不低于 0.4
变焦位置8：
不太能满足各视场 MTF 值在 72 lp/mm 处不低于 0.4，但继续优化加高权重会导致其他像差质量变差。
相对照度，短焦边缘视场照度均匀性大于 85%。
变焦位置1：
变焦位置8：
主光线角度，远心度都在1°以内
变焦位置1：
变焦位置8：
总结
该变焦投影镜头所有指标已经基本满足要求，使用了13片球面透镜加保护玻璃。对于片数比较多但变倍比比较小的变焦镜头，直接用 ZSEARCH 搜索花的时间太长或者搜不出好的结果，可以先用 DSEARCH 搜索一个变焦位置的结构，然后用 ZFILE 把它变为变焦镜头再优化。
