本文将展示使用 SYNOPSYS 软件进行无焦镜头的设计。“无焦”是相对有焦来说的。无焦系统（afocal system）也称为远焦系统或焦外系统，是指对光束没有净发散或净聚焦的光学系统，系统中共轭物和共轭像都在无穷远处，也就是说光学系统的等效焦距为无限大。 在激光光学中会用到无焦系统，例如扩束器、红外线及前视红外线系统、相机变焦镜头、像teleside转换器等望远镜头配件以及结合相机及望远镜的无焦摄影。

无焦镜头的建模

在SYNOPSYS中，建模无焦镜头需要在RLE镜头文件中申明AFOCAL

无焦镜头的像质分析

有焦镜头评价成像质量，一般会在距离空间，比如用RMS光斑尺寸评价 无焦的光线分析输出是在角度空间（即光线角度）中，而不是在像面的光线截距。 OPD输出表示波前与平面波的偏离。所以在SYNOPSYS建模无焦镜头时，像面要用两个平面虚拟表面来描述。MTF的空间频率单位也从线对/毫米转换成线对/毫弧度

无焦DSEARCH

SYNOPSYS的DSEARCH也可以直接搜索无焦镜头，会自动将一些尺寸量转换为角度量进行优化

无焦的像差控制

无焦的F数将会用近轴边缘出射光线的高度表示，可以用此控制像高或放大率

设置AFOCAL之后，DSEARCH自动生成的GSR/GNR等光线集指令将自动控制无焦系统出射光线的平行度，就像有焦系统里自动控制光斑尺寸一样

所以一般情况下不需要额外的指令去控制出射光线的平行度

对于AFOCAL系统来说，BACK量是最后两个（虚拟）表面到之前的表面距离，这就方便控制目镜的接目距，在这个案例里我们使用BACK 20 0.1

对于无焦系统，有额外的几个控制近轴光线的参数：

PYA为边缘光线高度，可控制像高

PYB是主光线的高度，可以控制光阑

PUB是主光线角度

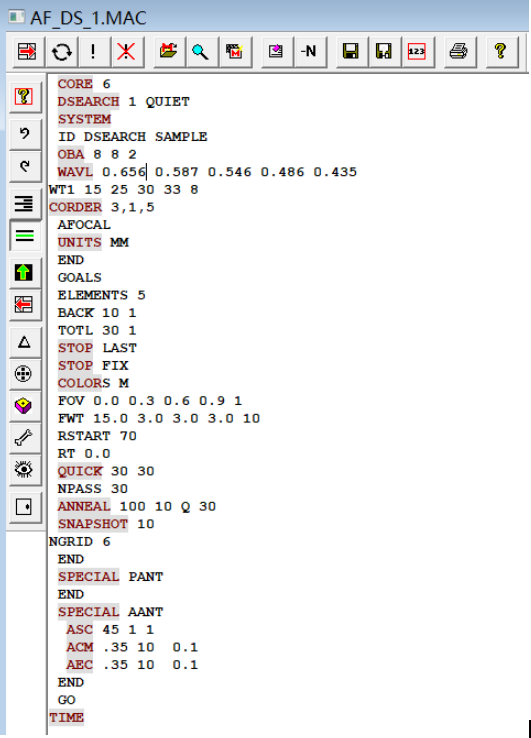

示例的DSEARCH宏：

运行搜索宏可以得到10个初始结构，选择合适的初始结构：

这里，STOP LAST和STOP FIX在DSERACH宏中被用来设置光阑在最后一个表面。

但是GOALS的STOP LAST和STOP FIX只控制近轴光线。如下图所示，在近轴光线追迹的结果中，光阑确实是在最后一个表面，但在PAD图里实际看到光阑在像面前方一定距离

YA控制

YA+PYA控制

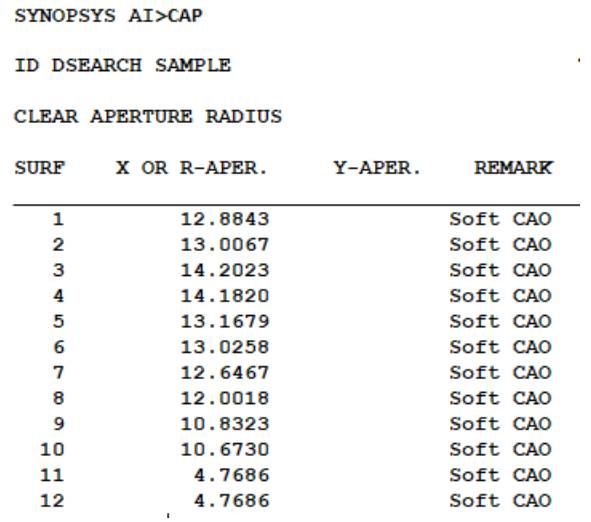

在这个宏中，我们添加了指令M 3 10 A PYA 11 用PYA（近轴边缘光线高度）来控制光阑（表面11）的大小为3。 通过运行CAP命令，我们发现表面11的通光孔径实际上是4.6，大于控制目标3。这是因为我们控制了近轴边缘光线的高度（红色的光线），但是通光孔径是由主光线（蓝色和绿色的光线）的真实光线高度决定的，如下图所示

YA+CAO控制

在这个宏中，我们用CAO操作数来控制光阑的大小为3。我们可以看到，现在来自不同视场的光线很好地填充了光阑。通过运行CAP命令，光阑孔径大小与我们的目标非常接近。然而，在这个系统中，BACK（从最后一个镜头表面（表面10）到STOP表面（表面11）的距离）要比之前的小。为了保持理想的BACK目标，我们需要在DSEARCH中增加该控制的权重，或者在搜索后的优化中尝试优化它。

使用指令STOP Telecentric 可以指定物方远心，在不同视场的入射主光线是相互平行的。

基本参数

无焦的变焦镜头也可以用ZSEARCH功能进行初始结构搜索 不同于有焦镜头用理想像高作为前后变焦位置的目标，而是和DSEARCH一样用PYA和PUB确定最前和最后变焦位置的像方参数，由此确定变焦的搜索目标
