SYNOPSYS 光学设计软件课程六十三：ADAS 车载前视窄角长焦摄像头

车载摄像头主要包括摄像头、后视摄像头、前置摄像头、侧式摄像头、环视摄像头等。前视摄像头主要安装在前风挡玻璃上，前视摄像头根据功能分为前视主摄像头、前视窄摄像头、前视广角摄像头。前视广角摄像头主要作用是识别近距离物体，可用于城市道路工况、低速行驶等场景。

其中，ADAS 前视窄角长焦摄像头，这个系列角度 FOV<40°，主要作用进行红绿灯、行人目标识别，视距250米左右。

镜头参数如下：

1.F数：1.7

2.焦距：f’=15mm

3.视场角：2w=30°

4.工作波长：可见光

5.总长小于27mm

6.后焦大于2mm

7.畸变<3%

8.在120lp/mm>0.4

搜索宏文件：

CORE 20
DSEARCH 1 QUIET
SYSTEM
ID DSEARCH SAMPLE
OBB 0 15 4.41176
WAVL 0.6563 0.5876 0.4861
UNITS MM
END
GOALS
ELEMENTS 7
FNUM 1.7 1
BACK 2.5 SET
TOTL 0 0
STOP MIDDLE
STOP FREE
COLORS 3
FOV 0.0 0.3 0.5 0.75 1.0
FWT 5.0 3.0 1.0 1.0 1.0
RT 0.5
QUICK 10 10
NPASS 10
ANNEAL 200 20 Q 10
SNAPSHOT 10
 END
 SPECIAL PANT
 END
 SPECIAL AANT
 LUL 27 1 1 A TOTL
 END
 GO

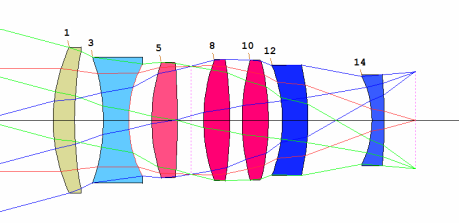

SPEC 镜头数据列表

优化宏文件

    PANT
    VY 0 YP1
    VLIST RD ALL
    VLIST TH ALL EXCEPT LB1
    VLIST GLM ALL
    END
    AANT P
    AEC
    ACC
    M   0.588235E+00  0.100000E+01 A CONST 1.0 / DIV FNUM
    GSR     0.500000     5.000000      4  1    0.000000
    GSR     0.500000     5.000000      4  2    0.000000
    GSR     0.500000     5.000000      4  3    0.000000
    GNR     0.500000     3.000000      4  1    0.300000
    GNR     0.500000     3.000000      4  2    0.300000
    GNR     0.500000     3.000000      4  3    0.300000
    GNR     0.500000     1.000000      4  1    0.500000
    GNR     0.500000     1.000000      4  2    0.500000
    GNR     0.500000     1.000000      4  3    0.500000
    GNR     0.500000     1.000000      4  1    0.750000
    GNR     0.500000     1.000000      4  2    0.750000
    GNR     0.500000     1.000000      4  3    0.750000
    GNR     0.500000     1.000000      4  1    1.000000
    GNR     0.500000     1.000000      4  2    1.000000
    GNR     0.500000     1.000000      4  3    1.000000
     LUL 27 1 1 A TOTL
    END
    SNAP  10/DAMP    1.00000
    SYNOPSYS   10

在下方框出处插入光阑
