为了获取更大的信息量，视场角的增大是非常有吸引力的。全视场角2w≤80°的设计可选择双高斯及其变形结构；全视场角2w≥120°的监控监视物镜设计会基于主光线保角映射的畸变补偿校正算法；全视场角80°≤2w<120°的设计选择双端负镜式广角物镜。

所谓“双端负镜”，即最前端和最后段均为较大负光焦度的负透镜，多采用大弯月透镜，朝向物镜中心的光阑弯曲，使得光阑前后中间组胶合面的视场角变小，以便校正像差。

下面将给出一个案例：

1.波段：VIS

2.F=5.3

3.像高：y=140.2mm

4.视场角：2w=100°

5.焦距：f=100mm

6.后焦：BFL=28mm

7.总长：VL=212mm>0.7

搜索宏文件：

搜索出的初始结构：

SPEC镜头数据列表

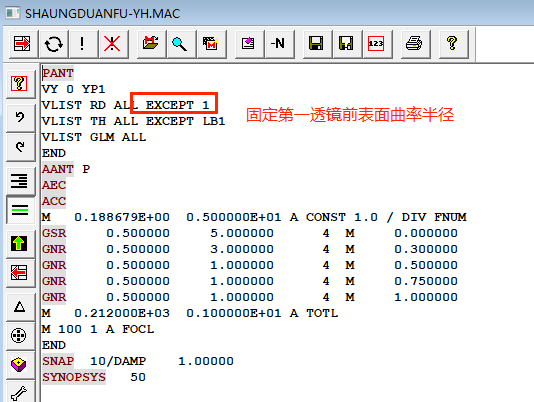

将第一片透镜前表面的曲率半径改为500并固定，第一透镜和第二透镜胶合，进行优化

设置光阑并固定

注释光阑指令，进行优化

胶合第七透镜和第八透镜，进行优化

查看畸变

为-14%，不符合要求加入控制畸变的指令,进行优化

在命令窗口输入MRG将玻璃模型替换成真实玻璃

最后结果

MTF

SPEC镜头数据列表

畸变

RMS光斑半径

由综上所述，我们得到了一个较好的双端负镜式广角物镜，大家可以跟随上面步骤进行操作。
