SYNOPSYS 光学设计软件课程五: 改进另一个程序设计的透镜

推荐视频:https://www.bilibili.com/video/BV1FK4y1s7ow

点击获取学习文档



在本课中,我们将应用一些最新的工具,来判定透镜的性能是否可以进一步提高。

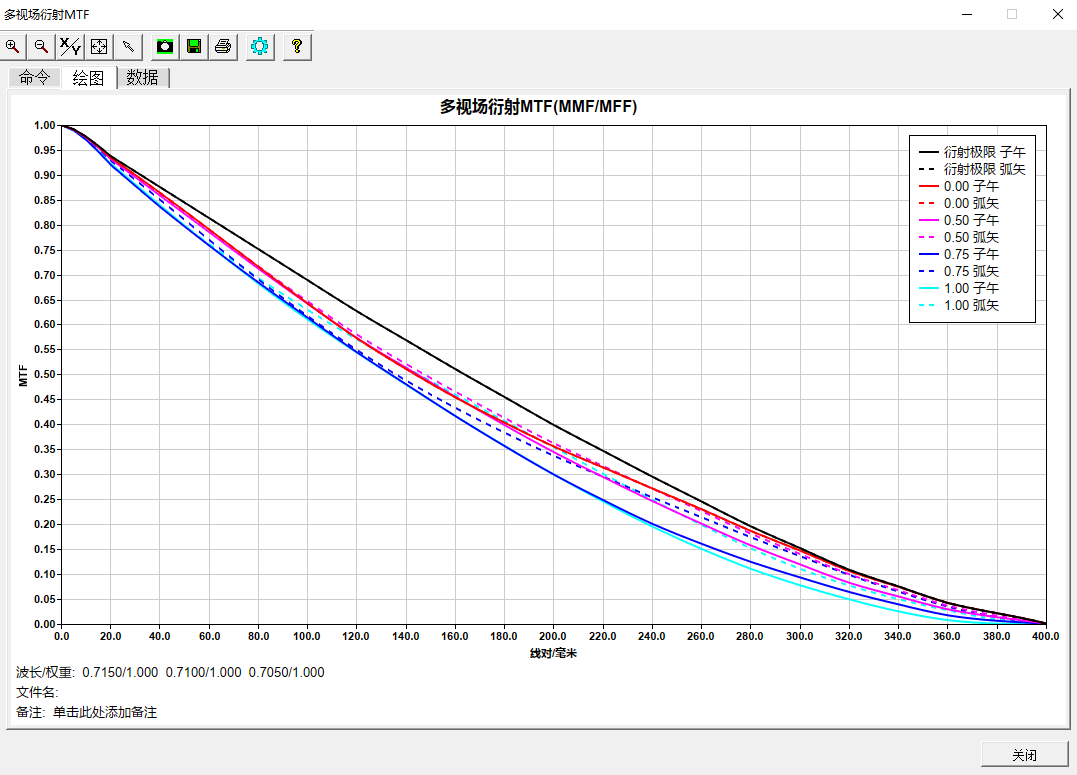

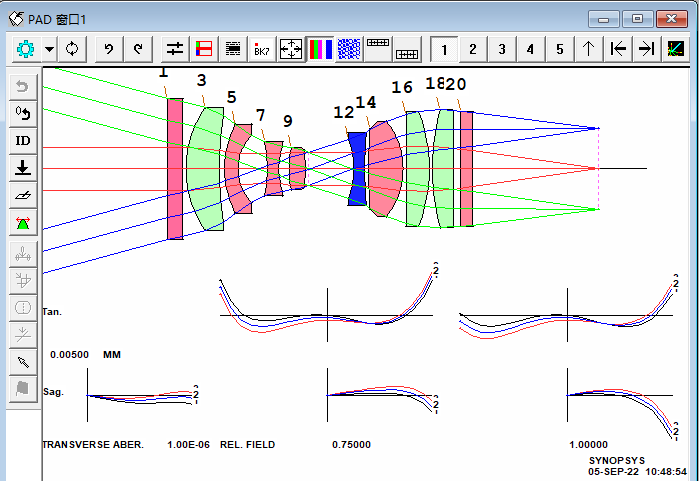

这是初始结构,包含三个视场点的MTF曲线。 (输入MMF,选择多色选项,然后单击执行。)(下图中开关85打开后,显示红色的红外波长。)

该透镜在近红外光工作,工作数 F / 3.5,且是远心的,具有低畸变,受衍射限制。 初步评价,这种设计并不差,只有不到1/4波长的像差。

视场上的最大畸变刚刚超过½微米,远心距离的最大偏差约为0.01弧度。 性能还不错- 但如果我们能够进一步提高它的性能,这将为我们提供更多的公差余地。

这是我们的优化MACro:

(创建这组光线网格像差的最简单方法是使用MACro编辑器中的Ready Made Raysets按钮。在这种情况下,我们选择了第8组,它创建了横向目标和OPD目标,然后选择删除横向目标 并且在全视场增加OPD目标的权重.Bare-bones Rayset对话框也可以这样做,然后有更多选项。)

我们进行优化,然后运行模拟退火几个周期。 透镜有所改善。

现在让我们使用一些强大的工具。 首先,我们运行自动元件删除功能。 这会找到可以移除的元件,而对评价函数的性能降低最小。 为此,我们只需添加该行命令

将该命令加到PANT命令之前,然后重新优化。 该程序显示可以移除表面14处的镜片。 我们允许它删除该元件,然后对其进行优化和模拟退火(在注释掉AED行之后,我们不会删除另一个元件或删除顶部的CHG文件)。

正如预期的那样,透镜性能有所下降,但仍然不错。 现在我们将使用元件自动插入功能,以查看透镜是否会恢复到以前的镜片数,结果是否比起始透镜更好?

为此,我们将AED线更改为

并再次运行MACro。 (如果您有多核电脑,则在MACro的顶部还应添加以下命令,其中nb是核心数。 这将以更快的速度运行AEI。)

在MACro的顶部,其中nb是核心数。 这将以更快的速度运行AEI。)

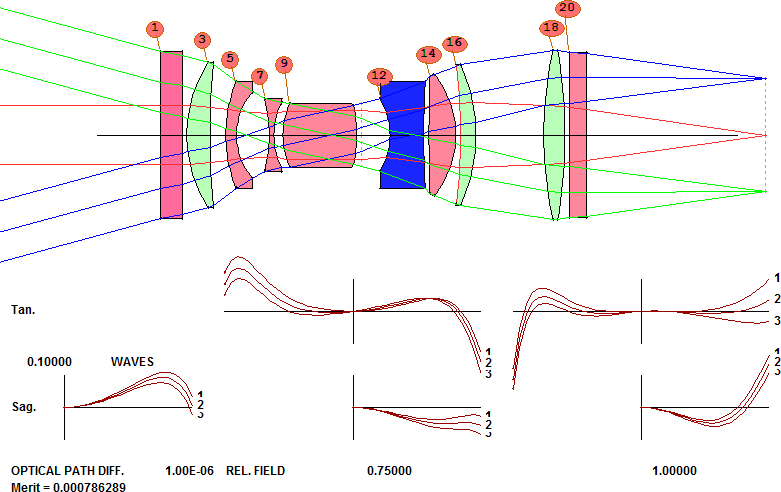

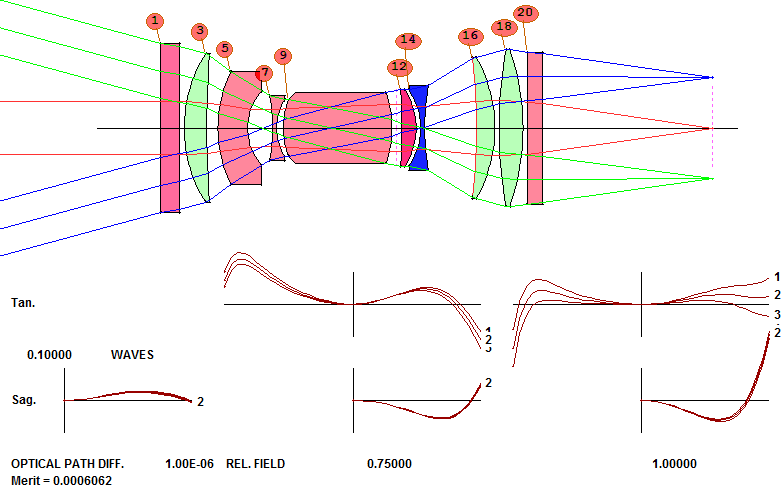

程序在表面12之前插入了一个元件。我们添加一个新变量

到PANT文件,所以新元件上的玻璃模型可以变化,注释掉AEI命令行,重新优化并模拟退火。

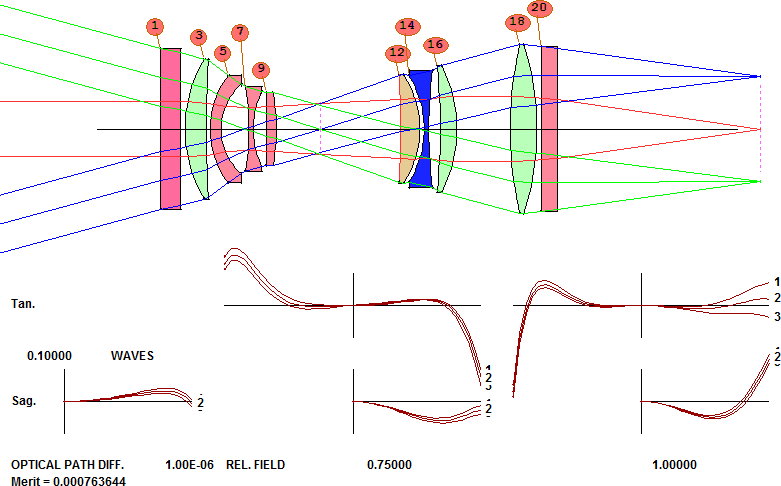

该程序已将透镜内的孔径位置移动到9.如果透镜有固定孔径,我们可以在该元件上切一个凹槽,并获得极好的性能 - 但如果没有,我们会为表面11分配一个真正的孔径,移除 YP1的变量,并再次重新优化。我们得到如下透镜:

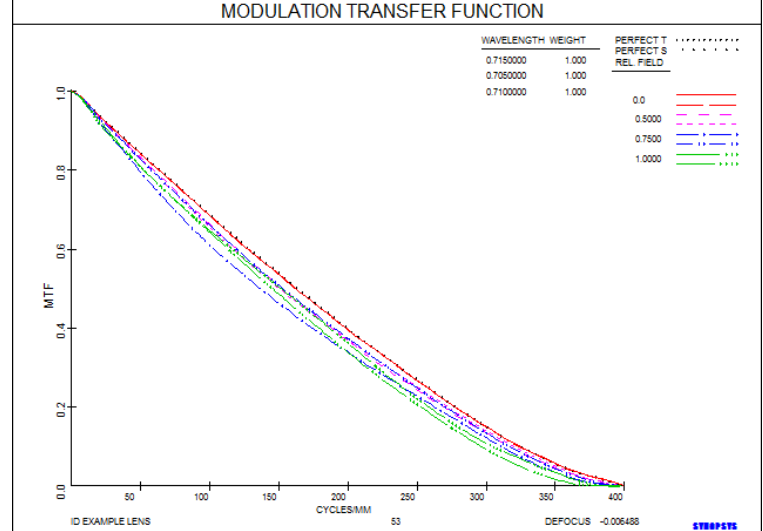

该程序在表面14处移除了原始透镜元件,并在12处更换了新镜片。最大畸变现在约为1/4微米(是原来的一半)。 然后,我们在表面12处用玻璃模型替换了表面3上使用的玻璃,并重新优化,几乎没有性能损失。 (当您自己学习这些课程时,由于退火阶段的随机性,您可能会得到略微不同的结果。)
