在早期的课程中，您已经看到了SYNOPSYS™中的一些AI功能。本课将更全面地介绍AI功能。通过键入命令AI或单击AI按钮打开AI模式。可以通过INTERACTIVE命令关闭它，也可以单击AI Off按钮。打开AI，然后启动X30并制作检查点。
表面3之后的空气间隙是多少？问AI：
表面编号3的厚度为27.00000000
什么是三阶球差？您可以问AI这个问题：AS
三阶球差和（SA3）为-0.02501114
或者你可以输入一个更短的句子：
最后一个问题，“SA3？”，在语法上与前一句相同，当然你更喜欢尽可能少的打字，这就是你要输入的内容。但是你看到输入非常灵活，你输入它的方式通常并不重要。程序解析句子，找到主语和动词，满足任何条件，然后尝试回答问题。
由于SYNOPSYS中的许多任务可以通过多种方式完成，因此您自然希望找到最简单的方法。假设您想知道表面7的全局Z坐标。您可以键入ASY GLOB命令（也可在对话框MLL中找到）：
假设您要更改该值。表面目前没有分配全局坐标，因此您可以转到SpreadSheet并将数据输入子菜单，或使用WorkSheet™或CHG文件。但是，在这种情况下，AI更好：
7 ZG = 200
这个简单的句子可以指定全局坐标。
将镜头恢复到之前制作的检查点，然后移除近轴解决方案。
键入下面的句子来查看色差校正：PLOT DELF FOR WAVL = .4 TO .8
由于镜头现在没有求解，因此近轴离焦DELF）随波长而变化。 如果镜头被分配了YMT求解，则DELF在所有波长处都将为零，我们将绘制后焦距代替（BACK）。 （注意我们删除了曲率求解，因为我们不希望最后的半径也随波长变化！）
假设您正在研究二次色差。你不想每次都输入那么长的句子。 你可以定义一个符号。
SC: PLOT BACK FOR WAVL = .4 TO .8
现在只需输入“SC”，程序就会再次给你绘图。实际上，您已经定义了一个全新的命令。将此定义放在CUSTOM.MAC MACro中，每次启动程序时它都能够被调用。
AI该程序可以做五种类型得事情：
1.关于某些事的问题
2.改变某些事
3.循环，改变某些东西并每次评估其他东西，通常绘制结果图。
4.将符号分配到等价的字符串
5. 评估方程。
所有这些都在用户手册的第15章中进行了解释，完成本课程后，我们建议您阅读从第15.2节开始入门。
AI有几百个词汇量，如果你要求AI“显示主题”，“显示动词”或“显示条件”，你可以在显示器上看到一个列表。
以直观的方式请求更改：
4 RAD = 123.456
Change radius 4 to 123.456
Increase 4 RD by 12.66
Increase 4 RAD to 33.5.
注意最后两个例子之间的区别。除非目前半径4小于33.5，否则最后一句实际上不起作用。AI会监视您正在做的事情，并在看到错误的内容时提出有用的建议。
错误纠正
说到错误，作为一个新用户，你可能会做很多。这是该程序拥有大量菜单和对话框的一个原因。当您单击按钮时，这些对话框会为您提交命令，在这种情况下，格式当然是正确的。但是一些功能可以使用非常简单的命令运行，我们通常通过手动输入这些命令来更快地完成这些操作。而且，我们有时会犯错误。但别担心; 简单的错误可以在一瞬间被纠正 - 你通常不必再次输入整个句子。 假设我们输错了
4 RRD = 123.456.
字符“RRD”不在词汇表中，程序会立即要求您重新输入从“RRD”开始的四个字符。 所以你输入“RAD”（注意RAD之后的空格：程序用你输入的任何内容替换四个字符）。 它会修复句子并正确执行。 此错误纠正适用于AI语句和普通SYNOPSYS™命令。 因此，键入
DDW 0 1 123 hbar 0 1 -1
如果您再键入“DWG”，则会正确执行绘图命令。
最后，如果你只想重新开始，只需点击键即可。然后AI会丢弃这句话。
MACro循环
AI循环功能功能强大且通用。 假设您想要在视场上绘制波前差图。衍射图像分析有很多种，您可以在对话框MDI中看到，但如果无法满足您的需求，您可以自己自定义功能。在这里，我们将绘制场上的方差图。
还有命令进行相同的分析 - 但是下面的课程是如何在没有命令的情况下使用AI工具制作自己的功能的一个很好的例子。
程序显示VAR值
与SYNOPSYS™的许多其他功能一样，VAR命令将其结果副本放入AI缓冲区。
文件位置编号1包含我们想要的数据。现在请求VAR按钮提交的命令的副本。 键入LMM（也可在MACro菜单下拉列表中找到）。EE编辑器打开，VAR命令格式正确。
我们需要告诉AI绘制每个点随相对视场的变化。 那个规则是什么？ 选择字符“VAR”，然后向下看托盘。

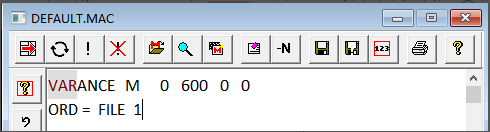

程序显示命令的格式，您会看到相对视场（托盘上的hbar）位于单词3中。在编辑器中编辑命令，将该单词替换为字符“AIP”，代表“AI参数””。 然后告诉AI，绘图上的纵坐标取自AI输出缓冲区中的文件位置1：
点击按钮→运行MACro。对于AIP，该命令以默认值0运行。现在输入所有AI句子,在命令窗口输入DO MACRO FOR AIP = 0 TO 1
程序循环使用默认的100个案例，然后显示所需的图
改变轴上的定义也很容易:
ALAB = “REL. FIELD” AGAIN
使用新命令，只需转到MDI对话框，选择Over field复选框，输入相应的数据，然后单击VAR按钮。
你可以循环很多种东西。例如，如果您设计了变焦镜头，则可以输入
PLOT DISTORTION FOR ZOOM = 1 TO 9.
AI的另一个非常有用的功能允许您进行涉及其他功能输出的简单计算。 取出保存为4.RLE的镜头（FETCH 4）。
使用CAP命令查看当前的通光孔径（也可在对话框MLL中找到）。
此时，反射镜的内部（CAI）指定的通光孔径为1.75。假设您希望它等于表面2的外部孔径.AI可以做到。
在这里，我们使用20个Z参数中的一个值从一个地方传输到另一个地方。 最后，AI可以进行简单的计算。只需输入一个以等号“=”开头的句子，并且只涉及常量，Z参数和任何当前定义的等于数字的符号。例如，
这只是对SYNOPSYS™人工智能功能的强大功能和灵活性的体验。我们建议您阅读用户手册的第15章，其中您将找到有关如何使用此独特功能的许多其他示例。
