在本课中，我们将进行一项高难度的镜头设计任务，该任务将包含您在之前课程中学到的许多强大功能。

这种镜头须在0.38到0.9微米的波长范围内工作。此外，我们希望镜头光圈数F / 0.714。以下是要求：

1.光源在无穷远处，0.8度半视场，1.26毫米半孔径。 2.光谱范围0.38至0.9微米。 3.F/number 0.714 4.总长不超过45毫米。 5.良好的畸变校正。 6.像方远心。 7. 无薄边边缘，中心厚度不超过8毫米

这个任务可能需要10个镜片，但是我们想逐渐增加镜片。我们为DSEARCH设置了输入，要求提供8个镜片的透镜。这将为我们提供一些潜在的初始结构，一旦我们看到事情的进展，就可以根据需要增加复杂性。由于光谱范围很宽，我们选择指定五个波长而不是通常的三个波长，以避免中间波长的误差。

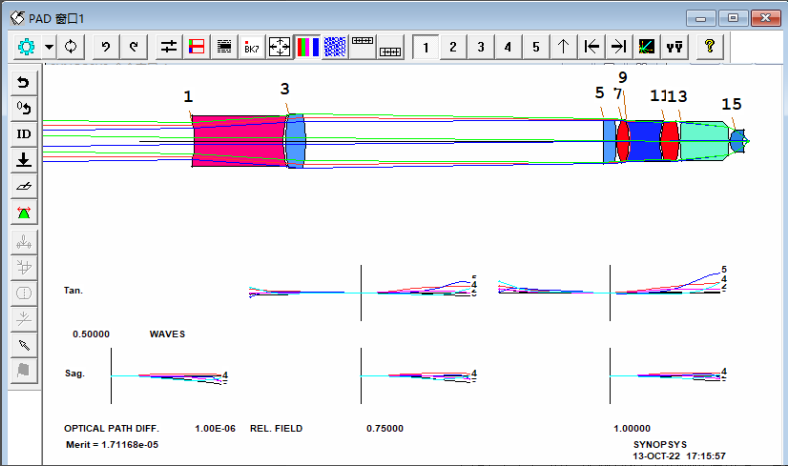

运行这个文件，在不到一分钟的时间内获得一个不错的起点。DSEARCH为我们创建了一个优化MACro，在运行它然后运行了几个周期后，我们得到了这个设计：

由于色差校正将是一个挑战，下一步是找到一些有可能制造“超消色差”的透镜。使用命令MGT打开玻璃库，选择Schott玻璃库，单击图形按钮，然后选择底部选项，以绘制P *与P **。需要三种玻璃在一条长线上。按住单击镜片P-SF68，它定义了线的底部，然后单击镜片N-PK52A，定义顶部。

看到玻璃N-F2吗?它在线的中心附近。这给了三种类型的玻璃，但是我们还不知道该给哪个透镜赋值。不要担心:GSEARCH可以告诉我们。

接下来创建两个文件。第一个是普通的优化文件。使用DSEARCH为我们很好地创建的MACro，删除GLM变量并请求40次运行。如果上述玻璃组合导致光线追迹失败，须要求优化程序运行自动光线故障修复程序。

然后我们运行这个文件。

我们得到的结果如下：

这已经接近要求 - 但让我们尝试其他的东西。超消色差的理论适用于薄透镜，并且这些薄透镜不是很薄。回到DSEARCH的结果，这一次要求GSEARCH从Schott目录中找到相应玻璃，与目前的玻璃相差不远。将GSEARCH MACro更改为：

然后再次运行它。结果更好，如下所示。

我们是否可以用更少的透镜来达到我们的目的?使用自动透镜删除功能很容易找到。在优化MACro的顶部添加一个新的命令行：

AED 3 QUIET 1 16

并再次运行它。程序检测到您可以删除透镜5。点击OK（删除该透镜），从MACro中删除AED行，然后重新优化并模拟退火。现在你得到了这个：

只需要七个镜片！让我们来看看MTF效果。

在像质分析里面选择MTF（衍射） 多视场衍射MTF，颜色改为M，然后运行MMF

让我们看看后焦点位置与波长的函数。输入AI句子

我们完成了吗？让我们看看后焦点位置与波长的函数有多稳定。输入AI句子：PLOT BACK FOR WAVL = .38 TO .9

在这个宽谱范围内，近轴焦点位置仅变化约0.6 uM。是的，这是一个很好的镜头！在你真正制作镜头之前，请将光阑移动到表面5 - 但这对于本课来说已经足够了。您可以看到SYNOPSYS如何轻松应对这一具有挑战性的问题。

如果七个镜片的结果不够好怎么办？那么，您可以尝试自动透镜插入功能，添加该命令行

AEI 3 1 14 CONLY 100 1 10 50

到MACro的顶部。这将在所有当前镜头的每一侧依次添加胶合透镜，然后返回最佳效果的组合。使用这些工具，您可以选择其中一种方式 如果您还想尝试空气间隔，请将CONLY更改为CEMENT。然后他们也将进行测试。

如果我们在P * -P **图上选择不同的行，会发生什么？这会给我们三种不同的玻璃尝试。在尝试之前，你永远不会知道还有什么可能比这更好。

当你拥有如此多的强大工具时，探索其他组合很有趣并且往往是有益的。

如果你想了解我们优秀镜头的属性，这里是RLE文件：

你认为你可以通过不同的镜头设计程序快速找到这种设计吗？我们不这么认为。尝试一下，如果它成功的话，让我们知道它花了多长时间。
