现在我们将添加第二个透镜元件并尝试控制单透镜的色差。
首先，我们通过单击PAD工具栏上的Checkpoint按钮来创建检查点
。在开始改变透镜之前保存检查点始终是个好习惯。 利用这样的操作，如果你想返回之前的过程，您可以使用
按钮立即返回。 （您也可以按F3键回到之前的版本）现在单击WorkSheet按钮。 单击表面1上的图形，然后单击表面2查看所选表面的RLE数据如何显示在编辑窗格中。
现在我们添加第二个镜片。 单击窗口顶部附近工具栏上的按钮

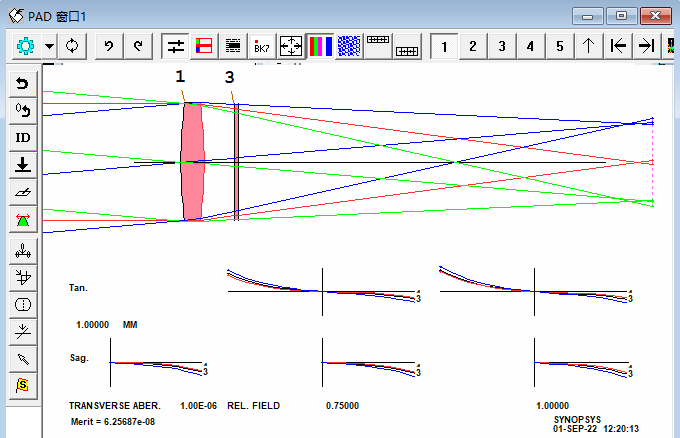

。 然后在单透镜背后的PAD显示屏上单击透镜绘图。 第二个镜片出现了。

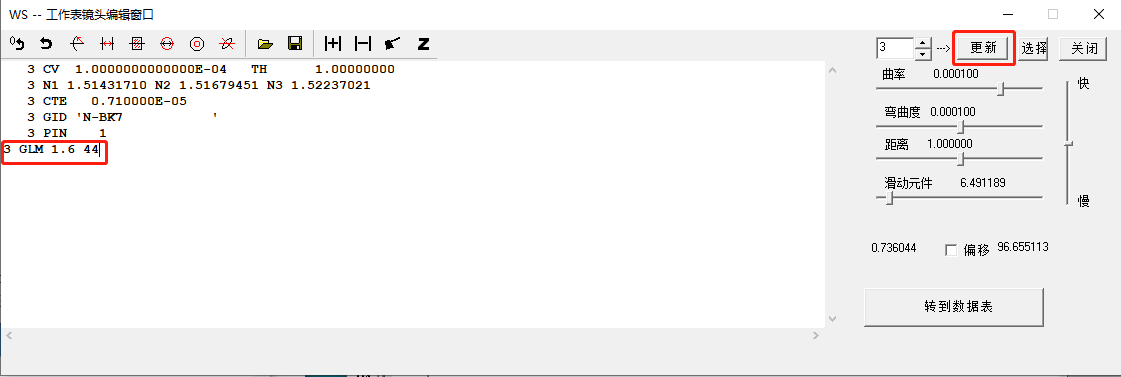

该程序已从平面2中删除了YMT求解，并在平面3（3 PIN 1）上添加了折射率拾取。 单击表面3，然后在编辑窗格中输入3 GLM 1.6 44。 然后单击“更新”按钮。

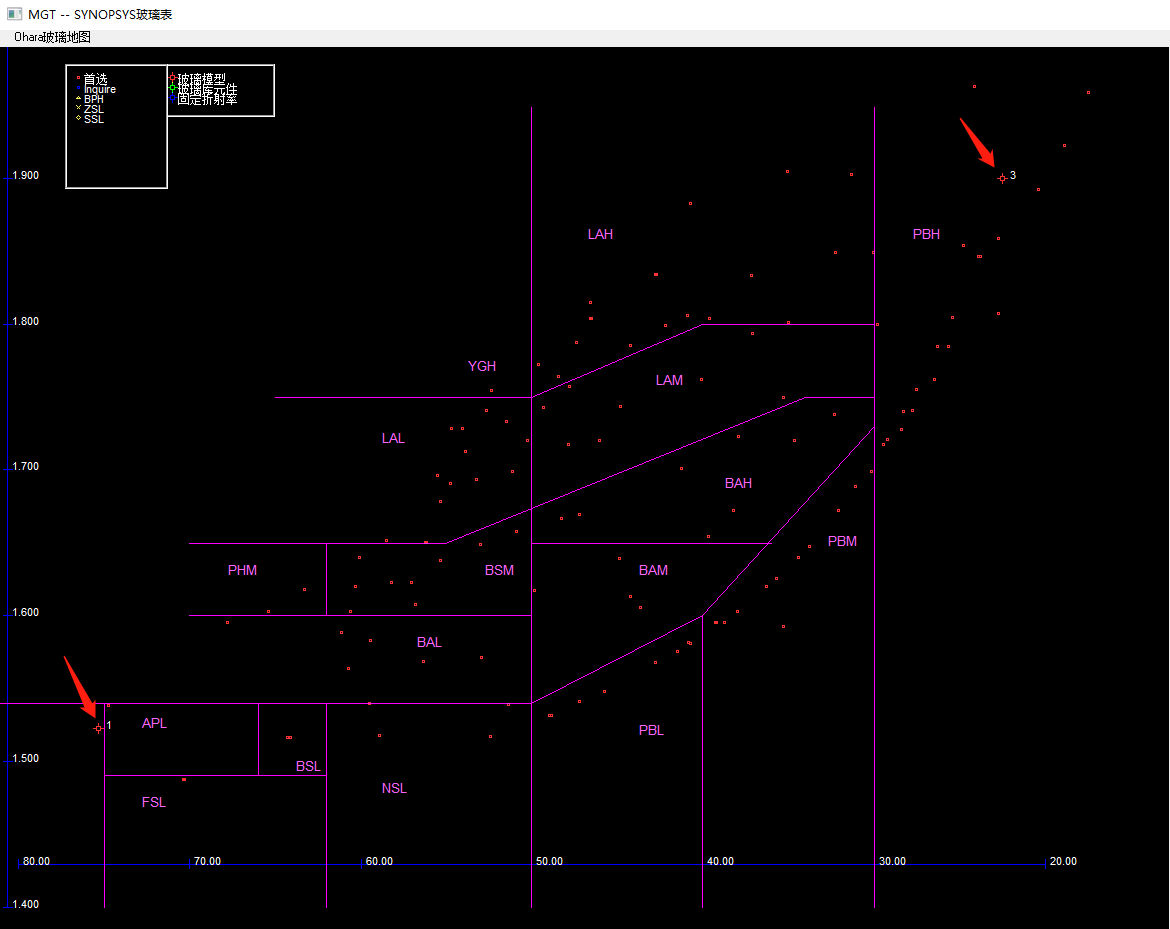

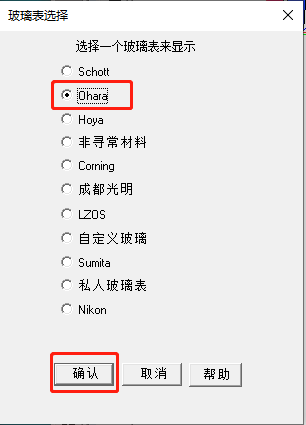

我们将改变玻璃类型以便校正色差，我们不希望表面3总是从表面1中拾取折射率值。所以我们为它分配一个它自己的玻璃模型。现在在编辑窗格中输入
4 UMC -.125 YMT
然后再次单击“更新” 现在透镜的曲率求解为4，得到F /4.0，由于YMT求解，表面5处于近轴焦点。创建一个新的检查点并关闭WS。
您可以在帮助文件中阅读这些命令的含义。例如，如果您在CW中输入
您将了解自动边缘控制监视器。现在只需在编辑器窗口中选择字符GSR，然后查看屏幕底部附近的托盘。
然后进行优化部分：

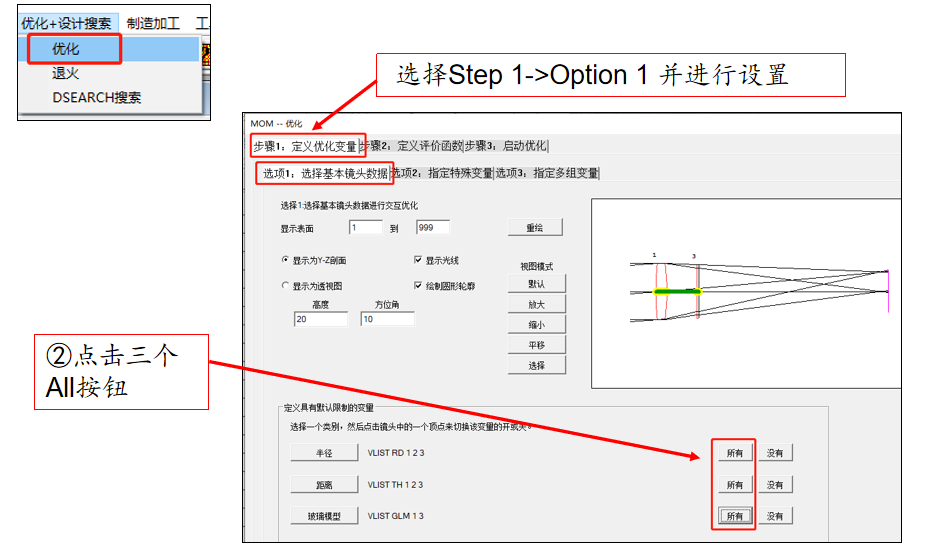

步骤1：

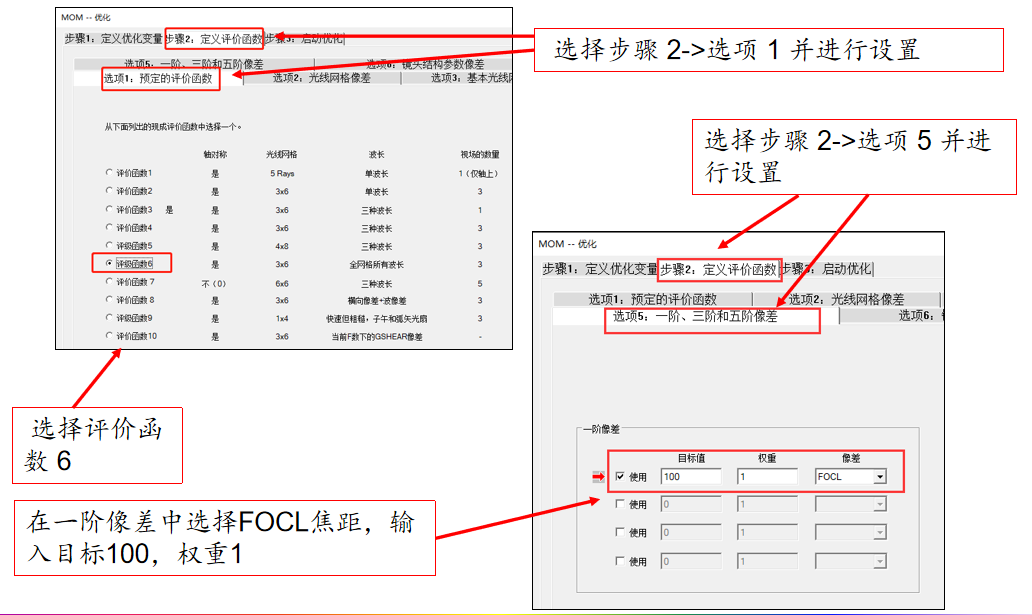

步骤2：

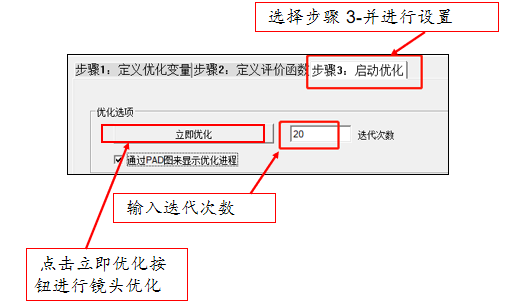

步骤3：
在Optimization对话框右侧，会显示自动生成的优化宏代码。
同时，若点击创建一个宏按钮，可将其保存到磁盘中。
现在单击编辑器上的“运行”按钮
，观察显示的图片如何改变。

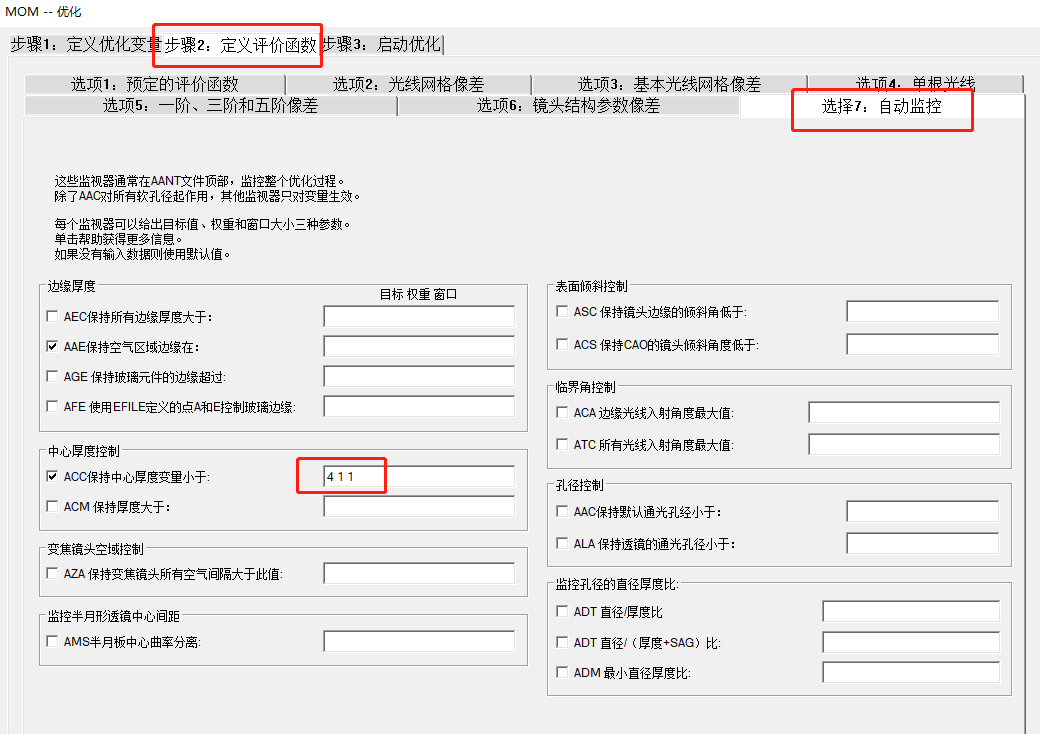

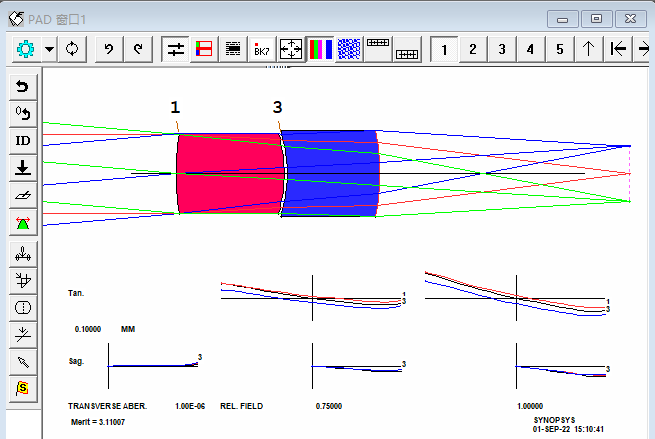

图像看起来好多了，但透镜太厚了！ 这是因为程序将尽其所能降低评价函数的值，这只是AANT文件中项目的平方和。 有时它会做出你不想要的结果（您可能并未控制这个条件）。但它只是在做它自己的工作。 AANT文件包括一个ACC显示器，用于防止透镜过厚，但默认限制为1英寸或25.4毫米。现在编辑AANT文件，将该监视器更改为ACC 4 1，然后再次运行，给出控制镜片厚度小于4 mm的目标。结果看起来好多了！

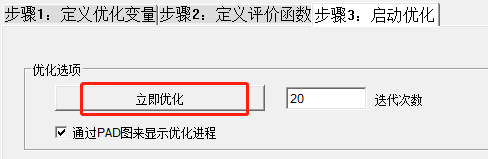

然后再次点击步骤 3中的立即优化按钮。
在优化窗口右侧，会显示自动生成的优化宏代码。

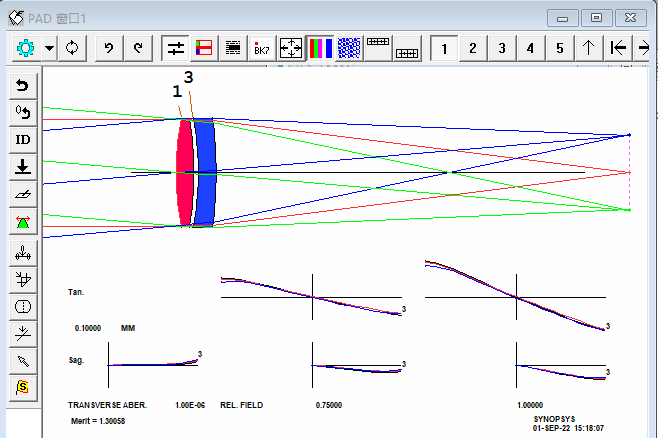

优化后的镜头如下：
这将保存透镜数据的RLE文件，名称为L2L1.RLE，便于您以后可以再次打开它。
您还可以使用命令STORE 4将透镜文件存储在透镜库位置4。

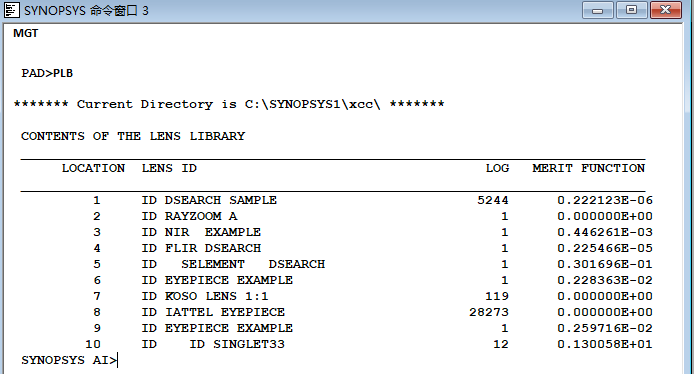

命令窗口输入PLB将列出库的内容：

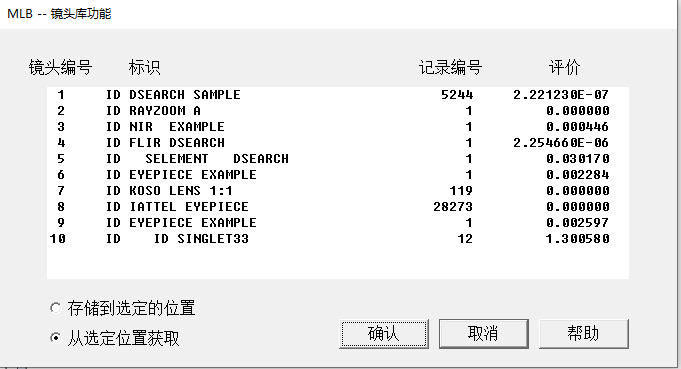

命令窗口输入MLB将打开一个对话框，为您提供另一种访问方式。
